Curso de electrónica Mr electrónico simulaciones y prácticas

Inicialmente en el primer periodo vamos a estudiar el tema de los componentes electrónicos ; entre ellos observaremos como un resistor permite o controla el flujo de corriente hacia un componente electrónico evitando que este se dañe.
Observaremos la función que cumple un diodo LED como indicador de encendido o corriente , veremos la utilidad de un potenciometro como regulador de corriente, o experimentaremos con la fotocelda como sensor de luz , empezaremos a entender el funcionamiento de la tableta de pruebas llamada protoboard , haremos muchas simulaciones de circuitos con las cuales nos adentraremos en ese fenomenal mundo de la electrónica.
Inicialmente estos experimentos los haremos de forma virtual, pero mas adelante lo haremos con los componentes en físico.
Hacer simulaciones de circuitos electrónicos usando un programa llamado circuit wizard es muy sencillo , los componentes que vamos a usar son electrónicos y también lo vas a poder encontrar en el libro mr electrónico de la editorial cekit, que al final vamos a usar para realizar en la práctica los experimentos.

Necesito que tengan los materiales adecuados para realizar las prácticas , en este post público el listado de materiales necesarios para realizar algunos experimentos muy prácticos que podrás usar.
Estos materiales puedes conseguirlos fácilmente en algunos almacenes cerca del parque san nicolas ; en el centro de la ciudad de Cali.


Componentes curso de electrónica cekit


Componentes curso de electrónica


Con ellos elaboraremos alarmas, juegos de luces, un sencillo amplificador , un semáforo, entre otros muchos circuitos interesantes.
También los almacenes venden completo el Kit de componentes, pero es mas costoso.

Kit de materiales para hacer experimentos de electrónica marca Cekit

Kit de componentes electrónicos de la cekit SC-03


varios resistores de película de carbón de medio vatio y un cuarto de vatio

Los componentes electrónicos que vamos a usar para realizar los experimentos son muy frágiles es por eso que debemos tener en cuenta las siguientes recomendaciones para poder darles el mejor provecho.

1. No experimente con el led y la pila, antes de hacer esto  lea las instrucciones que vienen al principio de la cartilla o guía.( este componente es muy frágil y se daña fácilmente).

Led Rojo difuso se observan claramente sus terminales

2. Los terminales de los componentes son de metal muy delgado y si los doblamos constantemente se parten o quiebran, por eso debemos darle un uso muy cuidadoso.

componentes electrónicos en desorden sobre una mesa

3. Antes de usar el inventario de componentes  del kit debemos revisar que estén completos, al igual que cuando vamos a guardarlos, esto debido a que los componentes fácilmente se caen al piso sin que lo notemos y se pueden extraviar y esto nos va impedir realizar las practicas.


4. La pila después que la destapes nunca la puedes guardar en el bolsillo junto con monedas u objetos metálicos , ya que estos pueden ponerla en cortocircuito y hacer que se descargue la pila, para que no ocurra esto debes guardarla en una bolsa plástica o de papel .


5. Si notas que la pila se calienta mucho es por que esta descargándose y debes desconectarla.

6. Algunos de los componentes electrónicos vienen para conectar en una sola dirección, a esto lo conocemos como polaridad (esta puede ser positiva o negativa).

vistas inferior y lateral de un led rojo y su símbolo

En el caso del led el terminal mas largo es el positivo, o también podemos guiarnos por una parte plana que se puede sentir o palpar en una de sus caras, esta esta al lado del terminal negativo, mientras que la parte curva esta la lado del terminal positivo.

el positivo lo llamaremos ánodo y el negativo cátodo.

De todas formas a la hora de conectar un componente electrónico debes fijarte si tiene polaridad o si puedes conectarlo sin mirar el sentido.

Un ejemplo de esto son los resistores de película de carbón, los cuales no tienen polaridad.

Algunos de los componentes electrónicos  que tienen polaridad vienen con un terminal  mas largo que el otro.


vista capacitor electrolítico acostado 2200 microfaradios 10 voltios

Este es el caso de el capacitor electrolítico

7.Antes de conectar un circuito y si estas inseguro mejor pídele  al profesor que de la autorización.

Has escuchado la frase victima de su propio invento?

imagen blanco y negro profesor del siglo 19

Un cortocircuito puede ser muy peligroso y causar incendios.


dibujo de una llamarada en colores amarillo y rojo

8. Antes de hacer cualquier experimento debes leer las instrucciones y el procedimiento para dicho experimento, debes sustentarle al profesor cada uno de los experimentos y saber identificar los componentes así como  su simbología y polaridad.

ojo de color verde azulado

NO ES CUESTIÓN DE ARMAR CIRCUITOS A LA LOCA SIN ENTENDERLOS .

resistores fijos y variables con sus simbolos

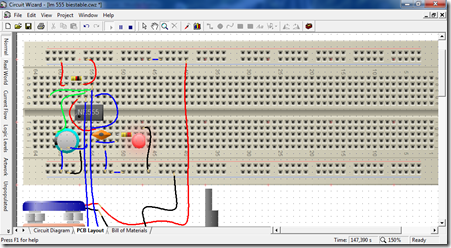

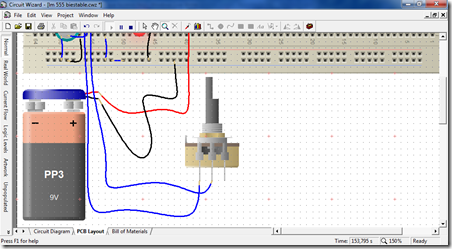

diagrama pictorico circuito biestable realizado en circuit wizard


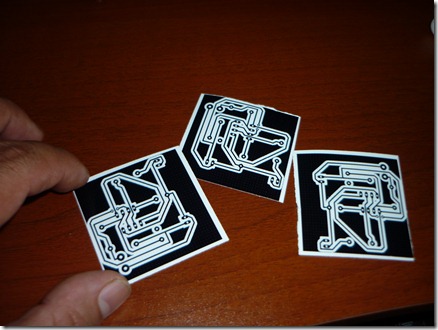

Mas adelante tendremos oportunidad de crear los circuitos impresos de estos experimentos, imprimiendo los positivos sobre las placas que cobre.

P1050523



circuito luces de sirena policial realizada en protoboard



No te olvide de revisar los componentes antes y después de trabajar con los materiales.
Los primeros experimentos son de verificación de los componentes.

Alarma despertadora realizada en protoboar

Alarma contra robo experimental hecha en un protoboard



Usando una guía de aprendizaje se aprende mucho de electrónica


Curso de electrónica usando el protoboard

Usando la guía de aprendizaje de electrónica realizamos varias prácticas.
El potenciometro es una resistencia variable
La fotoresistencia es un transductor que permite convertir una variable eléctrica una señal eléctrica


usando el protoboard verificamos el capacitor



 Experimento #1
Probando el buen funcionamiento de un led

En este experimento probaremos el funcionamiento de un led, hay que tener en cuenta que el led tiene polaridad y su terminal mas largo cuando esta nuevo es el positivo, si lo colocamos al revés no va ha prender o dar luz.
En este experimento nos es muy útil una herramienta digital que encontré para entender el código de colores de los resistores de película de carbón y se las dejo como recurso.



Experimento #2
Probando el buen funcionamiento de un potenciometro
En este experimento observaremos como podemos controlar el brillo de un led usando un potenciometro, los terminales usados en este caso es el dela mitad y un extremo y el potenciometro es de 100 kiloOhmios o sea cien mil ohmios de resistencia.



Experimento #3
Probando el buen funcionamiento de una fotocelda




Experimento #4
Probando el buen funcionamiento de un Capacitor





Experimento #6
Probando el buen funcionamiento de un Diodo Rectificador




Experimento #7 (Alarma contra ladrones pictórico)
Probando el buen funcionamiento de un SCR




Experimento #7
(Alarma contra ladrones esquemático y plaqueta )
Probando el buen funcionamiento de un SCR





Circuito serie usando 2 leds




Nota #2 Circuito paralelo con tres leds y tres suiches





Nota #3 Diagrama esquemático y plaqueta
Circuito serie usando 2 leds





Nota #4 Diagrama esquemático y plaqueta
Circuito paralelo usando 2 leds





Nota #5 Realizar una presentación del tema de los componentes electrónicos usando Power Point
